Перекидні вимикачі (рубильники)

Перекидні вимикачі, або рубильники, — це комутаційні пристрої, призначені для ручного перемикання електричного кола між двома джерелами живлення або для керування схемою електропостачання. Вони широко застосовуються в електрощитах приватних будинків, квартир, офісів, магазинів, майстерень, комерційних і промислових об'єктів.

Особливо актуальними перекидні рубильники стали для систем резервного електроживлення. За їх допомогою можна організувати ручне перемикання між основною електромережею та генератором, інвертором, зарядною станцією або іншим резервним джерелом відповідно до схеми підключення.

В інтернет-магазині Binary можна купити перекидні вимикачі різних номіналів і конфігурацій для встановлення в електричний щит та монтажу на DIN-рейку.

Для чого потрібен перекидний вимикач

Основне призначення перекидного рубильника — вибір джерела, від якого буде живитися електрична лінія або група споживачів.

Типовий приклад — система з основною мережею та генератором. У нормальному режимі будинок отримує електроенергію від зовнішньої мережі. При її відключенні користувач переводить рубильник у відповідне положення та підключає резервне джерело живлення.

Перекидні вимикачі можуть застосовуватися для:

• перемикання «мережа — генератор»;

• перемикання «мережа — інвертор»;

• підключення резервного живлення;

• ручного вибору одного з двох джерел;

• комутації електричних ліній;

• систем автономного електропостачання;

• побутових і промислових електрощитів;

• систем резервного живлення будинку або офісу.

Рубильник мережа-генератор

Одним із найбільш поширених застосувань є перекидний рубильник для генератора. Він дозволяє організувати ручне перемикання навантаження між централізованою електромережею та генератором.

Правильно побудована схема повинна виключати небезпечне одночасне з'єднання незалежних джерел, якщо таке паралельне підключення не передбачене спеціально спроєктованою системою.

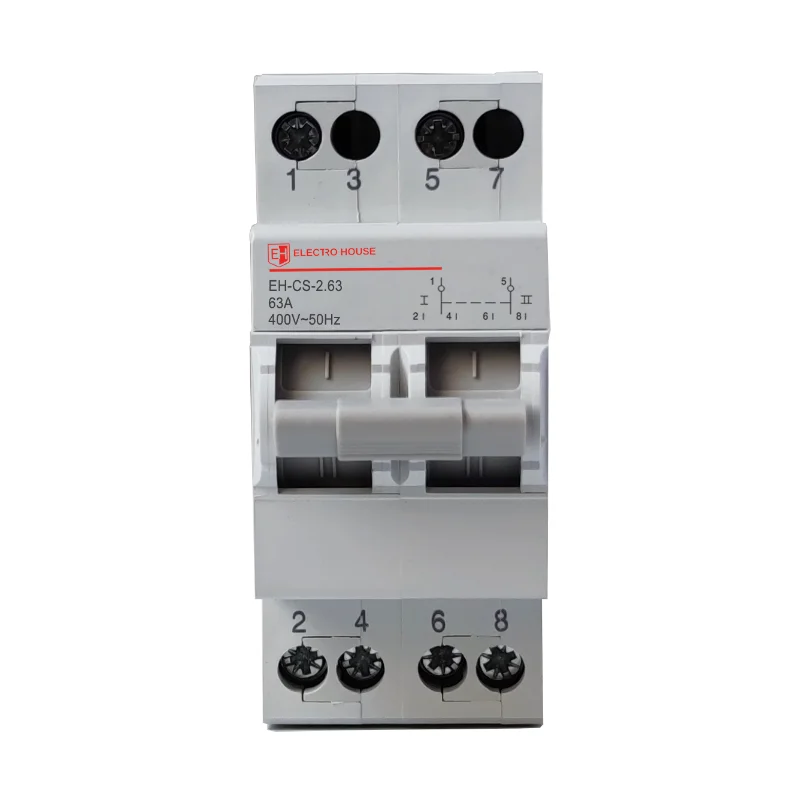

Для ручного резервного живлення часто використовуються перемикачі з трьома положеннями:

I — 0 — II

де I та II відповідають різним джерелам, а середнє положення 0 — відключенню навантаження.

Перекидний рубильник для інвертора та резервного живлення

Аналогічний принцип використовується при підключенні інвертора, ДБЖ або іншого резервного джерела. Перекидний вимикач дозволяє вручну вибрати, від якого джерела буде живитися підключена частина електромережі.

При цьому конкретна схема залежить від типу інвертора, способу організації нейтралі, заземлення та інших параметрів електроустановки. Тому схема підключення повинна відповідати характеристикам обладнання та вимогам електробезпеки.

Перекидні вимикачі на DIN-рейку

Модульні перекидні вимикачі встановлюються на стандартну DIN-рейку безпосередньо в електричному щиті.

Такий формат має декілька переваг:

• компактне розміщення;

• зручний монтаж;

• сумісність із модульними електрощитами;

• встановлення поруч з автоматами та іншим обладнанням;

• зручний доступ до перемикача;

• акуратна організація системи резервного живлення.

Залежно від моделі пристрій може займати різну кількість модулів у щиті.

Однофазні та трифазні рубильники

Для різних систем електропостачання використовуються перекидні вимикачі з відповідною кількістю полюсів.

У продажу можуть бути:

• 1-полюсні;

• 2-полюсні;

• 3-полюсні;

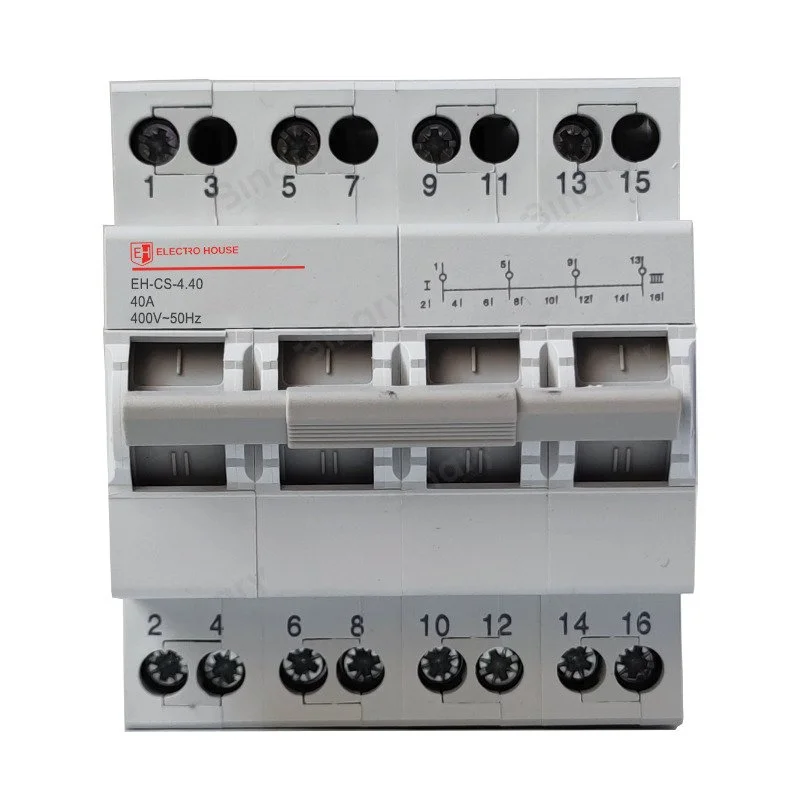

• 4-полюсні перекидні вимикачі.

Для однофазної або трифазної мережі необхідно вибирати пристрій відповідно до конкретної схеми комутації. Особливу увагу слід приділяти правильному перемиканню фазних і нейтральних провідників.

Перекидні рубильники 40 А, 63 А, 100 А та інших номіналів

Важливою характеристикою рубильника є його номінальний струм. Залежно від моделі можуть зустрічатися пристрої на:

• 16 А;

• 25 А;

• 32 А;

• 40 А;

• 63 А;

• 80 А;

• 100 А;

• 125 А та інші номінали.

Вибирати рубильник необхідно відповідно до параметрів електромережі, передбаченого навантаження, перерізу кабелю та характеристик інших захисних і комутаційних пристроїв.

Перекидний рубильник і АВР — у чому різниця

Перекидний вимикач виконує ручне перемикання між джерелами живлення. Користувач сам переводить пристрій у необхідне положення.

АВР — автоматичне введення резерву — може самостійно контролювати стан основного джерела та перемикати навантаження на резервне відповідно до алгоритму системи.

Ручний рубильник простіший за конструкцією та підходить для випадків, коли автоматичне перемикання не потрібне.

Рубильник не замінює автоматичний вимикач

Важливо розуміти різницю між комутаційним і захисним обладнанням.

Перекидний рубильник призначений насамперед для перемикання електричних кіл. Залежно від конструкції він сам по собі не забезпечує захист лінії від перевантаження або короткого замикання.

Для цього в електрощиті використовуються відповідні автоматичні вимикачі та інші захисні пристрої.

Як вибрати перекидний вимикач

При виборі рубильника необхідно враховувати:

• номінальний струм;

• номінальну напругу;

• кількість полюсів;

• однофазну або трифазну мережу;

• кількість положень;

• схему I-0-II або іншу конфігурацію;

• тип основного джерела;

• тип резервного джерела;

• спосіб монтажу;

• можливість встановлення на DIN-рейку;

• характеристики навантаження;

• схему перемикання нейтралі.

Для систем «мережа — генератор» або «мережа — інвертор» особливо важливо правильно спроєктувати схему, щоб унеможливити небезпечну зустрічну подачу напруги в зовнішню мережу.

Купити перекидний вимикач в Україні

В інтернет-магазині Binary можна купити перекидні вимикачі та рубильники для електрощитів, резервного й автономного електропостачання. У каталозі можна підібрати модульний рубильник для перемикання мережі, генератора, інвертора та інших джерел живлення за номінальним струмом, кількістю полюсів і типом монтажу.

Ціна перекидного вимикача залежить від номінального струму, кількості полюсів, конструкції, серії та виробника. Замовити рубильник на DIN-рейку можна онлайн з доставкою Новою поштою по всій Україні.
