Диференціальні автомати

Диференціальні автомати — це модульні захисні пристрої, які поєднують функції автоматичного вимикача та пристрою захисного відключення (ПЗВ) в одному корпусі. Вони призначені для захисту електричних ліній від перевантаження та короткого замикання, а також для відключення живлення при виникненні небезпечного диференційного струму витоку.

В інтернет-магазині Binary можна купити диференціальні автомати для квартир, приватних будинків, офісів, магазинів та інших об'єктів. У каталозі представлені дифавтомати різного номінального струму, струму витоку, кількості полюсів і характеристик спрацювання для комплектації сучасних електричних щитів.

Для чого потрібен диференціальний автомат

Дифавтомат виконує одразу декілька захисних функцій. Він контролює струм навантаження та відключає лінію при перевантаженні або короткому замиканні, а диференціальна частина пристрою реагує на струм витоку.

Диференціальні автомати можуть використовуватися для захисту:

• розеткових груп;

• ліній освітлення;

• бойлерів і водонагрівачів;

• пральних машин;

• посудомийних машин;

• кондиціонерів;

• кухонного обладнання;

• окремих груп електропроводки;

• електрообладнання у ванних кімнатах;

• електромереж квартир, будинків та комерційних приміщень.

Поєднання декількох функцій в одному модульному пристрої дозволяє компактніше організувати електричний щит.

Дифавтомат чи ПЗВ з автоматом

Для захисту лінії від надструмів і струмів витоку можна використовувати два основні варіанти: окремий автоматичний вимикач разом із ПЗВ або диференціальний автомат.

Автомат + ПЗВ — два окремі пристрої, кожен із яких виконує свою функцію.

Диференціальний автомат об'єднує захист від перевантаження, короткого замикання та диференційного струму в одному корпусі.

Дифавтомат особливо зручний у щитах з обмеженою кількістю вільних модулів, хоча конкретну схему захисту слід вибирати з урахуванням структури електромережі.

Номінальний струм дифавтомата

Однією з основних характеристик диференціального автомата є номінальний струм. Залежно від моделі можуть використовуватися номінали:

• 6 А;

• 10 А;

• 16 А;

• 20 А;

• 25 А;

• 32 А;

• 40 А;

• 50 А;

• 63 А.

Номінальний струм необхідно підбирати відповідно до характеристик кабельної лінії, перерізу провідника, способу прокладання та передбаченого навантаження.

Встановлення автомата більшого номіналу без урахування допустимого струму кабелю може призвести до недостатнього захисту проводки від перевантаження.

Дифавтомати 10 мА, 30 мА, 100 мА

Другим важливим параметром є номінальний диференційний струм спрацювання. Серед поширених значень:

• 10 мА — для окремих ліній, де потрібна підвищена чутливість;

• 30 мА — поширене значення для додаткового захисту людей у побутових електромережах;

• 100 мА — застосовується в схемах з відповідними вимогами до диференційного захисту;

• 300 мА — може використовуватися у схемах протипожежного диференційного захисту.

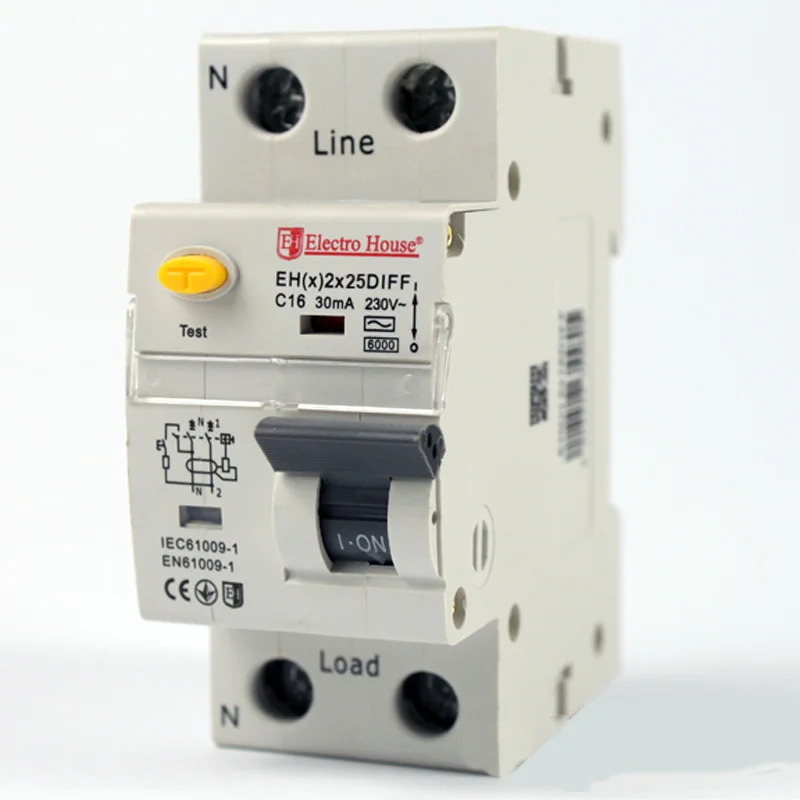

Наприклад, позначення C16 30 мА вказує одразу на декілька характеристик пристрою: номінальний струм 16 А, характеристику спрацювання C та диференційний струм 30 мА.

Характеристики B, C і D

Як і звичайні автоматичні вимикачі, диференціальні автомати можуть відрізнятися характеристикою миттєвого спрацювання.

Найбільш поширені:

• B — для навантажень із відносно невеликими пусковими струмами;

• C — поширений варіант для побутових і комерційних електромереж;

• D — для обладнання з великими пусковими струмами, якщо це передбачено розрахунком електромережі.

Характеристику слід підбирати не довільно, а відповідно до типу навантаження та параметрів захищеної лінії.

Типи диференціального захисту AC та A

Дифавтомати також можуть відрізнятися типом диференціального захисту.

Тип AC реагує на синусоїдальний змінний диференціальний струм.

Тип A розрахований також на пульсуючий постійний диференціальний струм, який може виникати при роботі сучасного електронного обладнання.

При виборі необхідно враховувати тип підключених споживачів і характеристики конкретного пристрою.

Однофазні та трифазні дифавтомати

Для однофазних мереж використовуються відповідні диференціальні автомати, конструкція яких дозволяє комутувати необхідні провідники згідно зі схемою виробника.

Для трифазних мереж застосовуються багатополюсні дифавтомати, призначені для захисту трифазних ліній та обладнання.

Кількість полюсів необхідно вибирати відповідно до типу мережі та схеми електропостачання.

Як вибрати диференціальний автомат

При виборі дифавтомата потрібно враховувати:

• номінальний струм;

• диференціальний струм спрацювання;

• характеристику B, C або D;

• тип диференціального захисту;

• кількість полюсів;

• номінальну напругу;

• вимикаючу здатність;

• переріз і характеристики кабелю;

• тип навантаження;

• однофазну або трифазну мережу;

• місце встановлення.

Оскільки диференціальний автомат є захисним пристроєм, його характеристики та схему підключення необхідно підбирати відповідно до параметрів конкретної електричної лінії.

Купити диференціальний автомат в Україні

В інтернет-магазині Binary можна купити диференціальні автомати для комплектації електрощитів у квартирах, приватних будинках, офісах, магазинах та інших об'єктах. У каталозі можна підібрати дифавтомат за номінальним струмом, струмом витоку, кількістю полюсів, характеристикою спрацювання та типом диференціального захисту.

Ціна диференціального автомата залежить від номіналу, струму витоку, кількості полюсів, вимикаючої здатності, серії та виробника. Замовити дифавтомати можна онлайн з доставкою Новою поштою по всій Україні.
