Коаксіальний кабель

Коаксіальний кабель: надійна передача телевізійного та відеосигналу

Коаксіальний кабель — це спеціальний тип кабельної продукції, призначений для передачі високочастотного сигналу з мінімальними втратами та захистом від електромагнітних перешкод. Його використовують для підключення ефірного, кабельного й супутникового телебачення, систем відеоспостереження, антен, приймачів та іншого обладнання.

У магазині Binary можна купити коаксіальний кабель для побутового, комерційного та професійного монтажу. У каталозі представлені моделі для прокладання всередині приміщень і на вулиці, підключення телевізорів, супутникових антен, камер відеоспостереження та систем передачі даних.

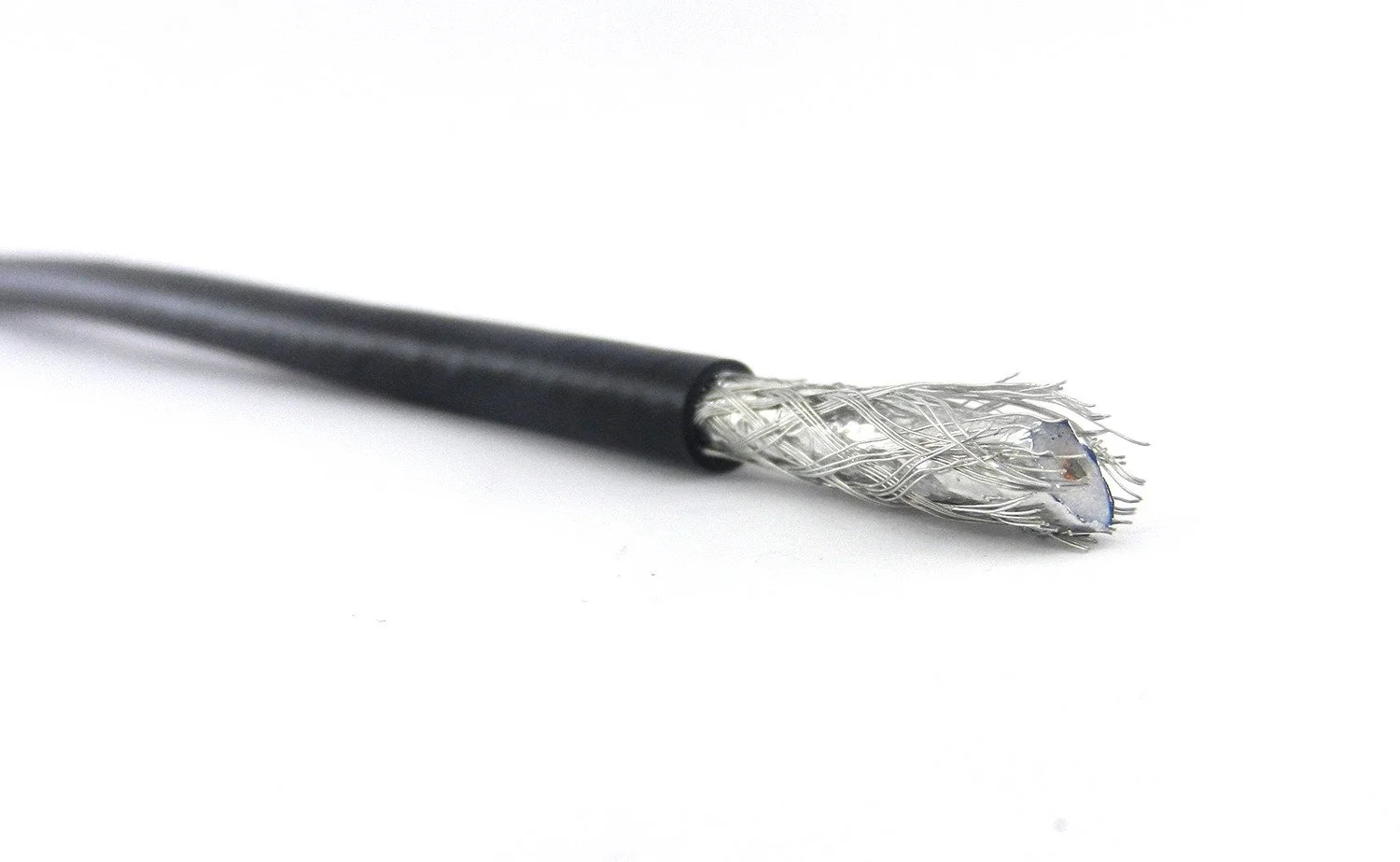

Конструкція коаксіального кабелю

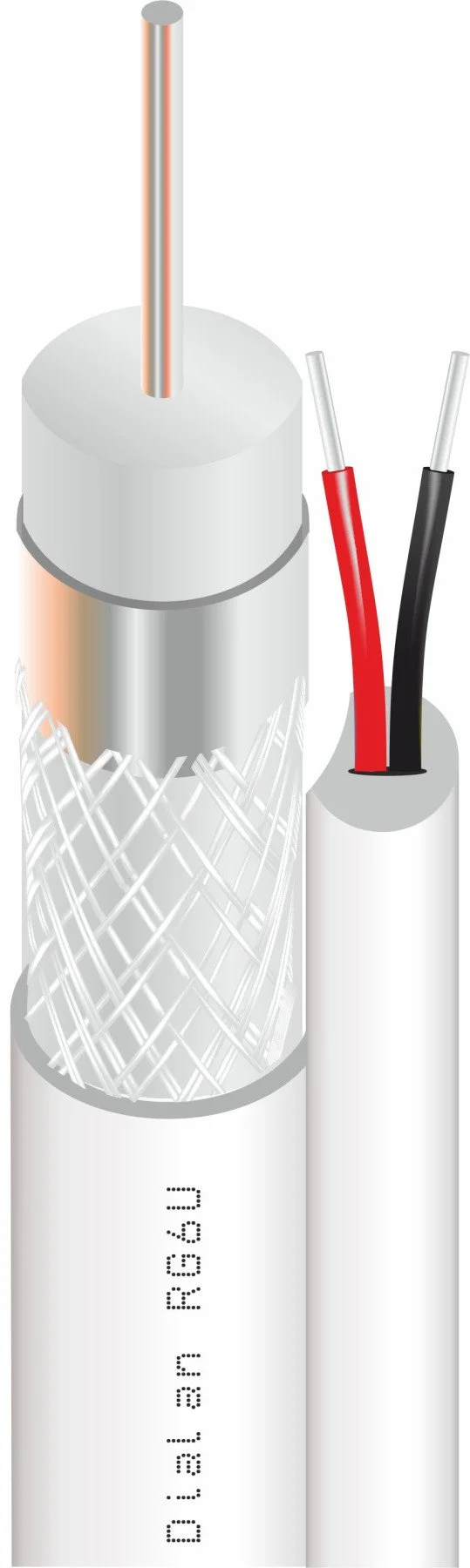

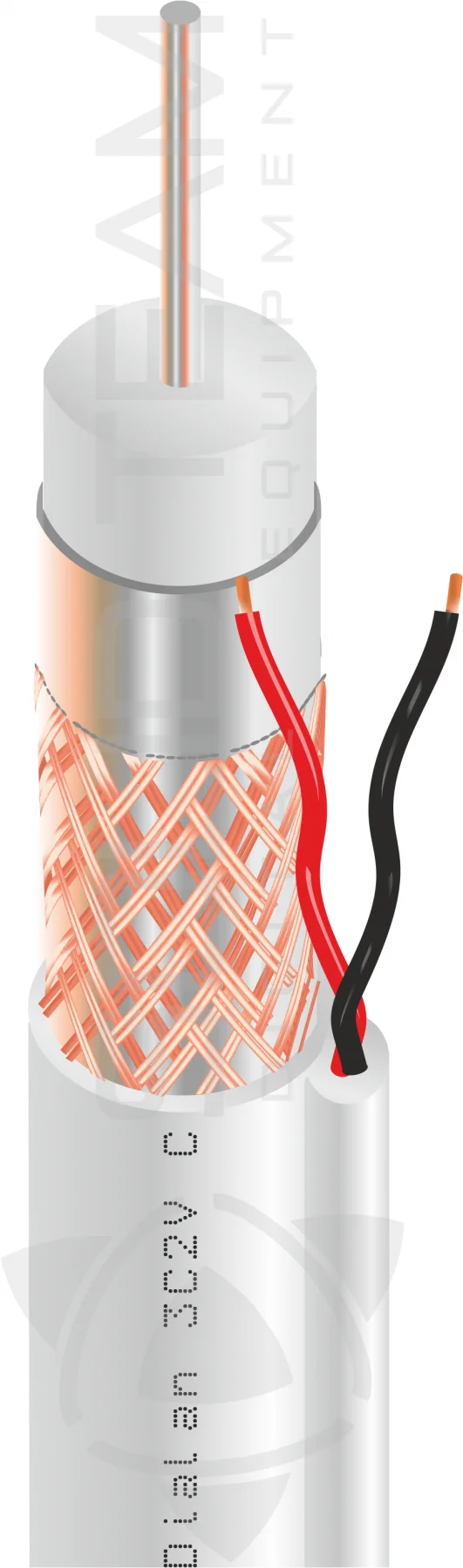

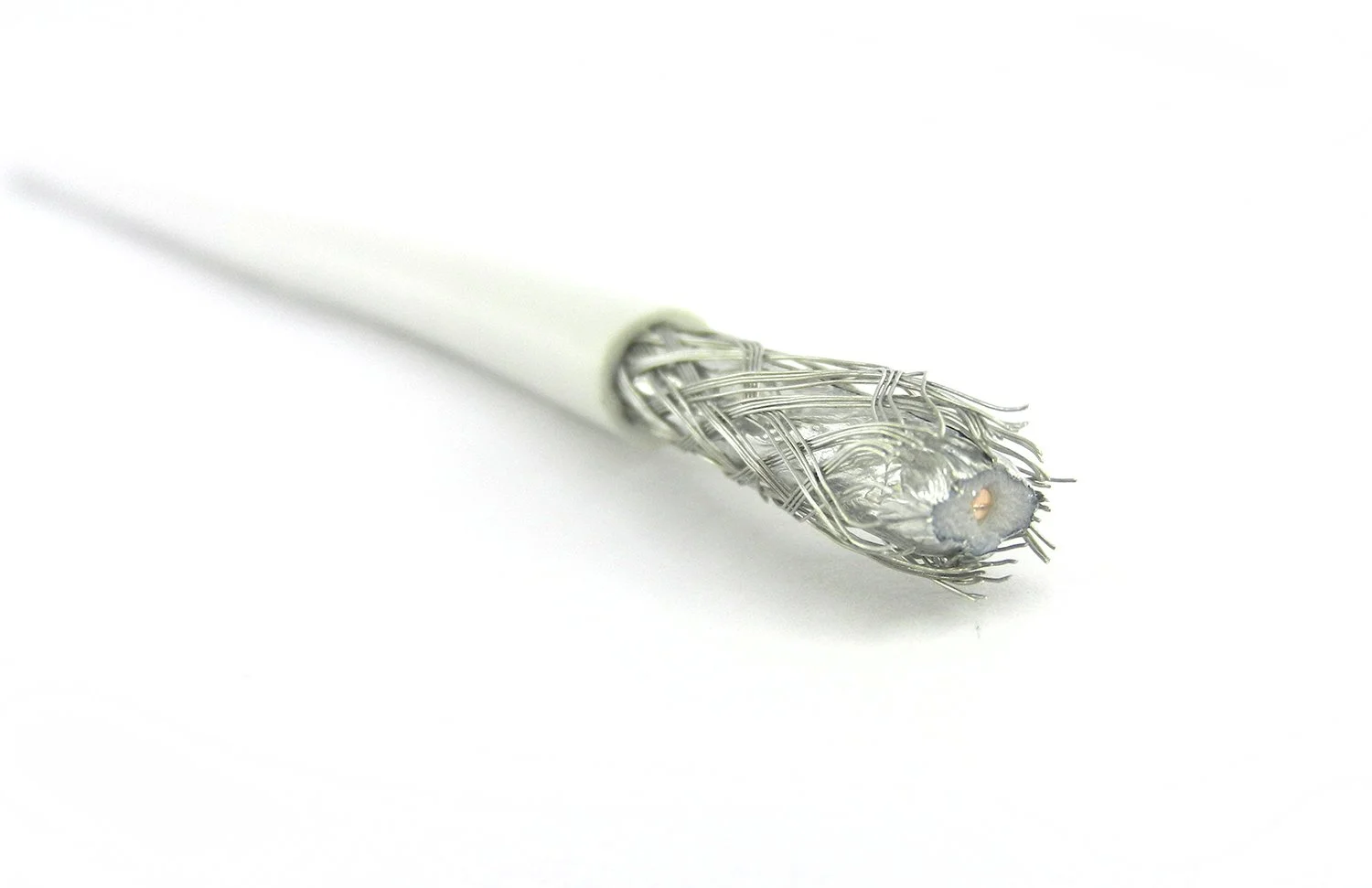

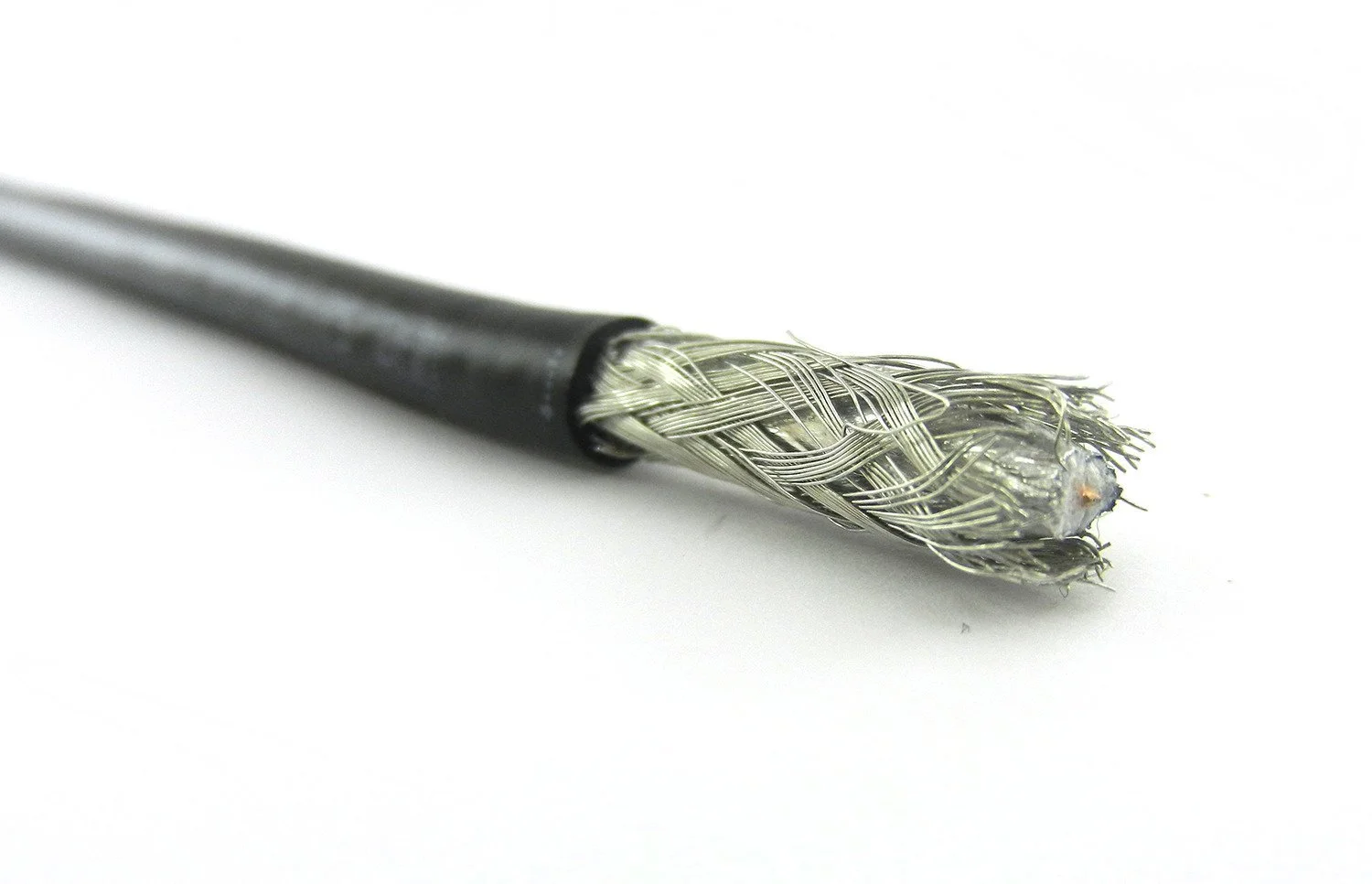

Коаксіальний кабель має багатошарову конструкцію. У його центрі розташована струмопровідна жила, навколо якої знаходиться шар діелектрика. Далі розміщуються екранувальна фольга та обплетення, що захищають сигнал від зовнішніх електромагнітних перешкод. Зовнішня оболонка забезпечує механічний захист кабелю та стійкість до впливу навколишнього середовища.

Центральна жила може бути виготовлена з міді або сталі з мідним покриттям. Мідний коаксіальний кабель має нижчий опір і забезпечує стабільнішу передачу сигналу на значні відстані. Сталемідні моделі зазвичай доступніші за ціною та добре підходять для стандартних побутових систем із невеликою довжиною лінії.

Якість передачі сигналу також залежить від щільності обплетення та кількості шарів екранування. Коаксіальний кабель із подвійним екрануванням краще захищений від перешкод, тому його доцільно використовувати поряд з електричною проводкою, побутовою технікою та іншим обладнанням, що може створювати електромагнітний шум.

Де використовується коаксіальний кабель

Найчастіше коаксіальний кабель застосовують для підключення телевізора до ефірної або супутникової антени. Він підходить для передачі аналогового та цифрового телевізійного сигналу, зокрема стандарту DVB-T2.

Телевізійний кабель використовують у квартирах, приватних будинках, офісах, готелях та комерційних приміщеннях. За допомогою розгалужувачів і підсилювачів до однієї антени можна під’єднати декілька телевізорів.

Кабель для супутникового телебачення з’єднує супутникову антену, конвертер і ресивер. Для таких систем особливо важливі якісне екранування, хвильовий опір 75 Ом і низький рівень затухання сигналу.

Окремі види коаксіального кабелю використовуються для аналогового відеоспостереження. Наприклад, кабель RG-59 підходить для підключення камер до відеореєстратора. Для систем із великою довжиною лінії необхідно враховувати рівень загасання сигналу та характеристики обладнання.

Основні види коаксіального кабелю

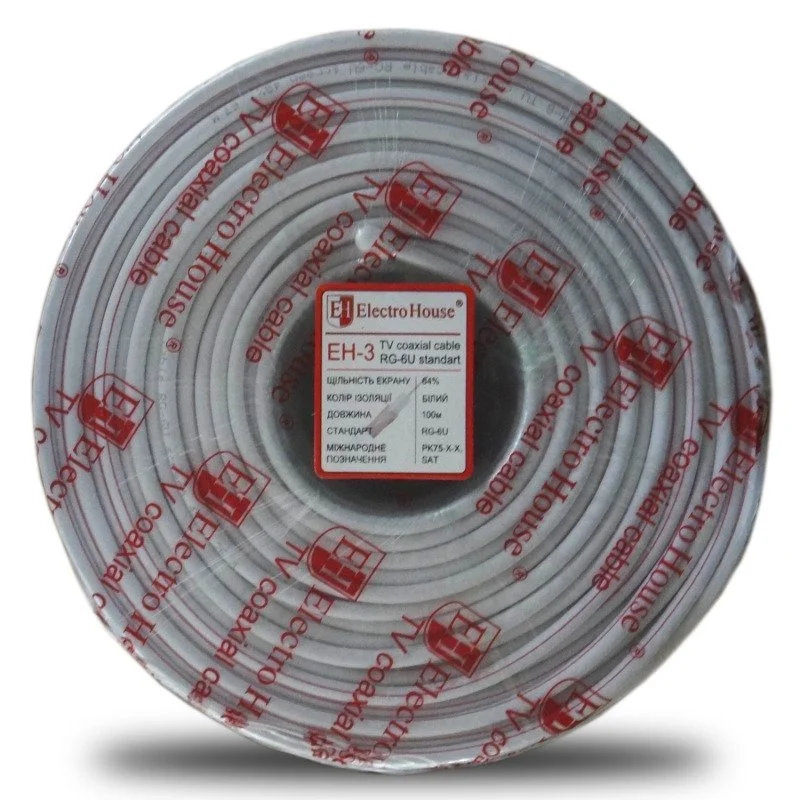

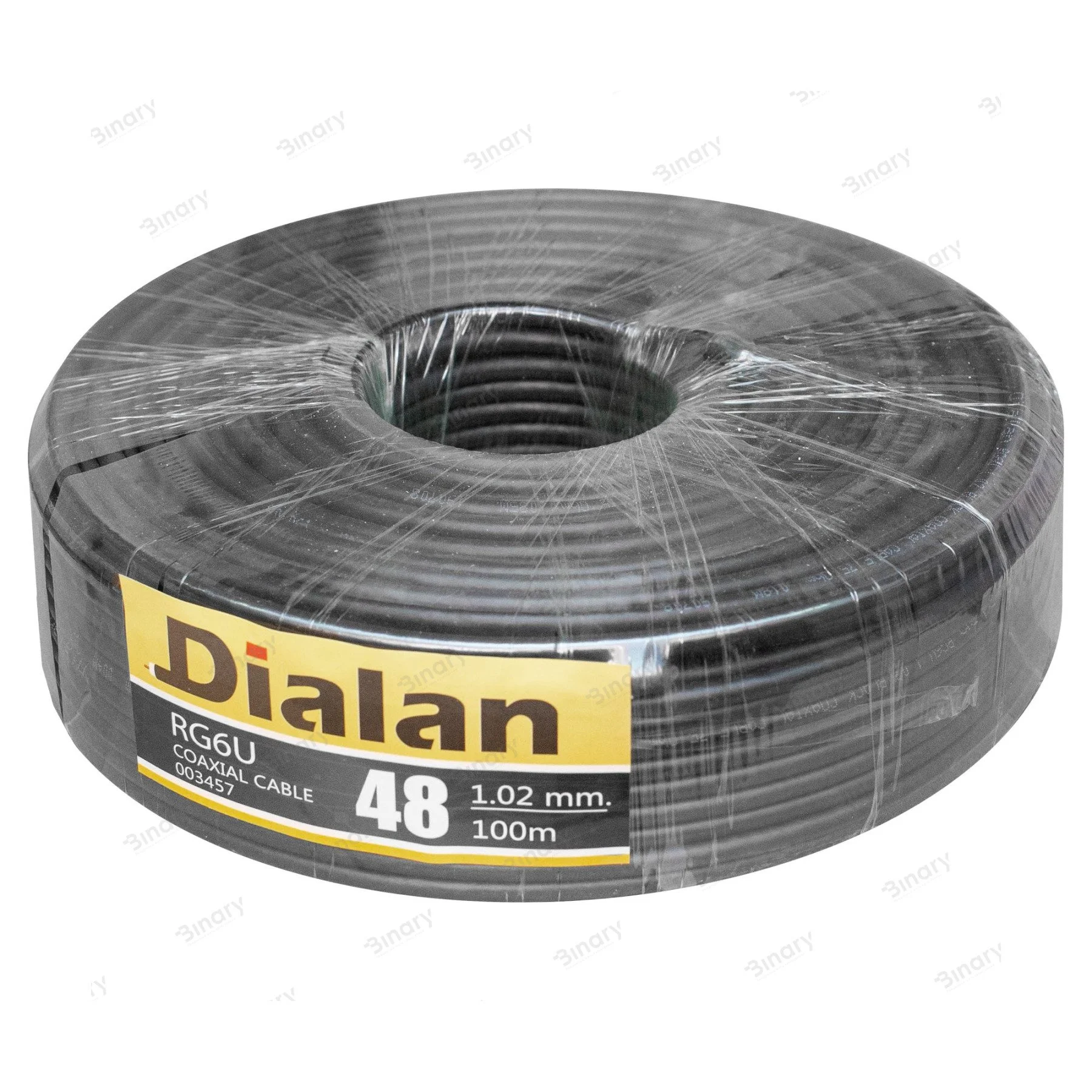

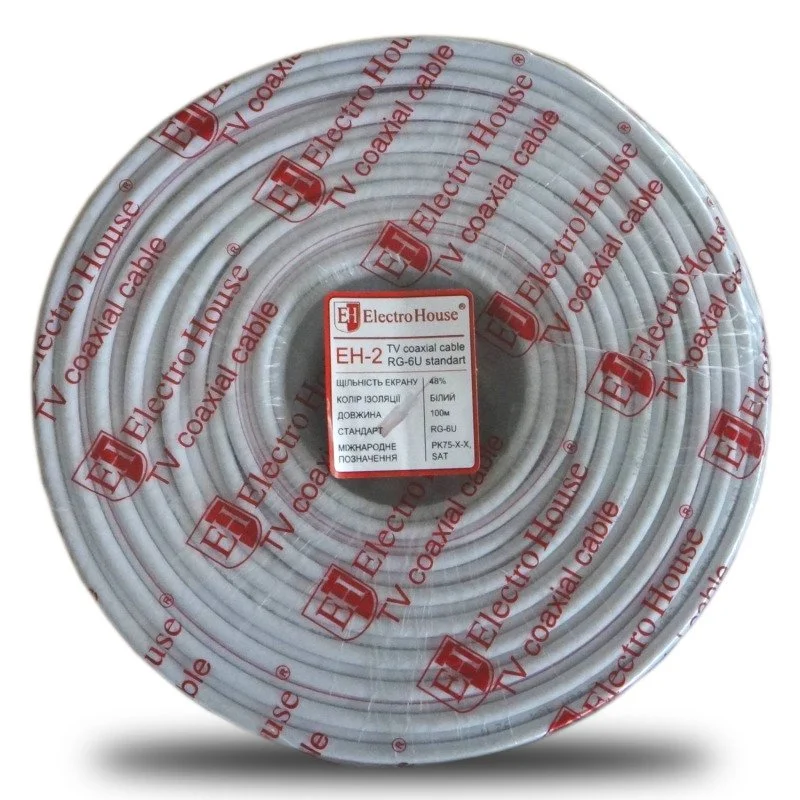

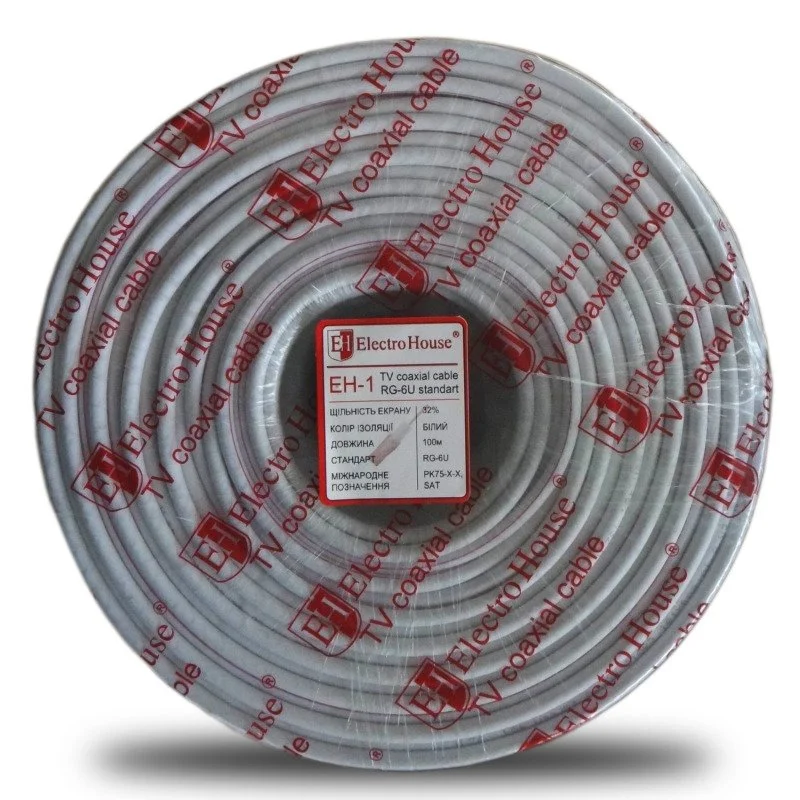

Одним із найпоширеніших варіантів є коаксіальний кабель RG-6 із хвильовим опором 75 Ом. Він використовується для ефірного, кабельного та супутникового телебачення. RG-6 має достатню товщину центральної жили та добре передає високочастотний сигнал на середні й великі відстані.

Коаксіальний кабель RG-59 має менший діаметр і частіше застосовується в системах відеоспостереження або для коротких телевізійних ліній. Через більший рівень втрат сигналу він поступається RG-6 під час прокладання на значні відстані.

Кабель RG-11 має більший діаметр, посилену ізоляцію та нижче загасання сигналу. Його використовують для довгих магістральних ліній, великих будівель, телевізійних мереж та професійних інсталяцій.

Для більшості телевізійних і супутникових систем застосовується коаксіальний кабель 75 Ом. Кабелі з хвильовим опором 50 Ом використовуються переважно в радіозв’язку, вимірювальному обладнанні, передавачах та спеціалізованих системах.

Як вибрати коаксіальний кабель

Перед покупкою необхідно визначити призначення кабелю, місце прокладання, довжину лінії та тип обладнання. Для підключення телевізора, ефірної антени або супутникового ресивера зазвичай вибирають коаксіальний кабель RG-6 із хвильовим опором 75 Ом.

Для короткої лінії всередині квартири може бути достатньо якісного сталемідного кабелю. Якщо кабель прокладається на значну відстань, краще вибрати модель із мідною центральною жилою, щільним обплетенням і подвійним екрануванням.

Важливе значення має зовнішня оболонка. Для внутрішнього монтажу використовують кабель у ПВХ-оболонці. Якщо планується прокладання по фасаду будівлі, даху, балкону або між окремими спорудами, необхідно вибирати коаксіальний кабель для зовнішнього монтажу. Його поліетиленова оболонка стійкіша до вологи, сонячного випромінювання та перепадів температури.

Під час вибору також слід враховувати:

• матеріал і діаметр центральної жили;

• хвильовий опір кабелю;

• кількість шарів екранування;

• щільність металевого обплетення;

• рівень затухання сигналу;

• діаметр зовнішньої оболонки;

• сумісність із роз’ємами та обладнанням;

• умови внутрішнього або зовнішнього монтажу.

Не варто обирати кабель лише за мінімальною ціною. Недостатнє екранування, тонка центральна жила або неякісна ізоляція можуть спричинити появу перешкод, погіршення зображення, нестабільний сигнал і необхідність повторного прокладання мережі.

Особливості монтажу

Коаксіальний кабель не рекомендується сильно перегинати, стискати скобами або прокладати з надмірним натягом. Пошкодження діелектрика та зміна геометрії кабелю можуть негативно вплинути на якість передачі сигналу.

Під час встановлення F-роз’ємів центральна жила не повинна контактувати з обплетенням. Для з’єднання окремих відрізків необхідно використовувати спеціальні перехідники, розгалужувачі та конектори. Звичайне скручування жил погіршує екранування та збільшує втрати сигналу.

При зовнішньому монтажі місця з’єднань потрібно захищати від потрапляння води. Кабель бажано прокладати окремо від силової електропроводки або дотримуватися безпечної відстані, особливо якщо використовується модель із невисокою щільністю екранування.

Купити коаксіальний кабель в Україні

У каталозі Binary представлений коаксіальний кабель для телевізора, антени, супутникового телебачення та систем відеоспостереження. Можна підібрати кабель із потрібним типом центральної жили, хвильовим опором, рівнем екранування та матеріалом зовнішньої оболонки.

Ціна коаксіального кабелю залежить від його конструкції, матеріалу провідника, діаметра, якості екранування, призначення та виробника. Перед оформленням замовлення звертайте увагу на технічні характеристики конкретної моделі та рекомендовану сферу використання.

Замовити коаксіальний кабель можна онлайн із доставкою Новою поштою по Україні. Правильно підібраний кабель забезпечить стабільну передачу сигналу, якісне зображення та надійну роботу телевізійної, супутникової або охоронної системи.
